一、设备名称

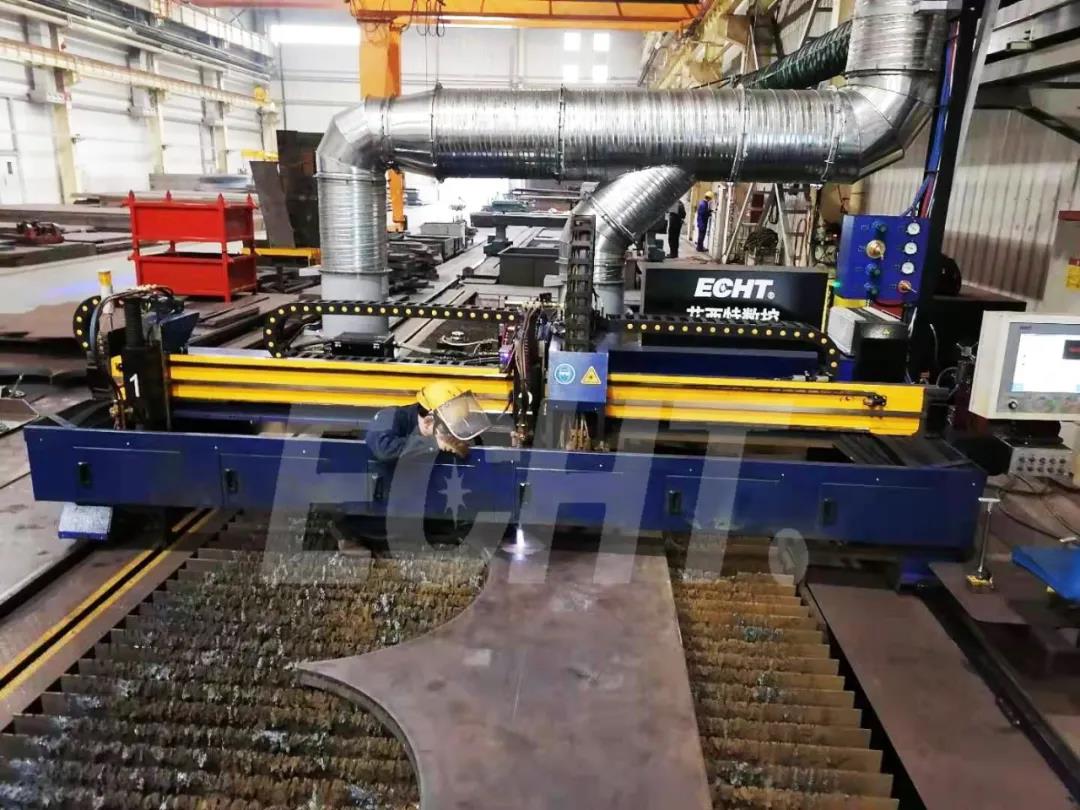

HC-4000FP数控火焰高精细等离子切割机

二、交货地点及范围

交货地点：山东

供货范围：一台HC-4000FP数控火焰高精细等离子切割机设备、一套增压泵及气源处理系统、数控切割机的维修改造。

三、切割参数

1、轨距：4000mm

2、轨长：16000mm

3、有效切割总宽度：2700mm

4、有效切割长度：14000mm

5、等离子切割厚度

  推荐切割厚度（切割时切口垂直度≤2°）：碳钢3~40mm

  zui大穿孔能力：碳钢50mm，不锈钢40mm

  zui大切割厚度范围：碳钢1~80mm，不锈钢1-60mm

6、火焰切割范围：6~150mm

四、设备技术亮点：

  主要焊接结构件全部采用退火处理消除焊接内应力，随后进行喷砂表面处理，并喷涂防锈底漆，以保证良好的表面质量和油漆附着力。

  核心部件采用国际知名品牌产品，数控系统、等离子切割系统、弧压控制系统、升降机构性能卓越且高度兼容，升降Z轴内嵌于数控系统内，同时数控系统内配强大等离子切割专家数据库，操作简便、性能稳定，切割质量好。

  采用ECHT专利技术的纵、横向无间隙啮合驱动及支架导向机构（ECHT发明专利产品：ZL201210573367.3），保证了齿轮齿条长时间运行磨损后齿隙的自动补偿，消除了机床高速运行，特别是启动急停时的抖动现象，有效提升切割面的光洁度。

  等离子割炬防碰撞系统，延长割炬使用寿命。

  横向运动溜板采用多滑块结构，导向精度高割炬运行平稳；等离子线缆升降采用高强度耐磨拖链，适应Z轴高速运行，延长线缆使用寿命。

  机床防护：纵横向导轨装有多级防飞溅、防尘、刮屑装置，有效?；ぷ莺嵯虻脊欤Ｖど璞冈诵谐て谖榷ê透呔取?/span>

  润滑系统：机床直线导轨采用集中自动润滑系统，保证直线导轨在高速运行时的高精度和平稳性。

  防电磁干扰系统：数控等离子切割机的电气系统由各部件组成，相当于一个小型的DCS（Distributed Control System）。DCS对接地要求非常严格，系统设计将直接影响设备的正常运行以及切割质量。因此我们对每个部分设置单独的接地和有效屏蔽处理，保证设备稳定正常工作。
